商品情報

products

建材一体型風・離隔ゼロ工法

DR0(ディーアールゼロ)

  • イージースラット

離隔幅が業界最狭級且つ、汎用性のある金属屋根(立平葺)に設置可能な高いデザイン性を持つ建材一体型風の住宅用太陽光架台。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス6本留め(6本を野地板施工)

化粧スレート屋根

ショートラックⅣ

  • ショートラック工法
  • イージースラット

太陽光パネル上下間の隙間が業界最小クラスの7mmを実現!パネルにのらずに安全で簡単施工。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

ショートラックⅡ

  • ショートラック工法
  • イージーeラック

軽量かつコストパフォーマンスに優れたスレート用ショートラック工法の決定版。

主な材質 アルミ
屋根材との接合 〔垂木施工〕
専用ビス4本留め(2本を垂木施工、2本を野地板施工)
〔野地施工〕
専用ビス4本留め(4本を野地板施工)

ベース金具Ⅱ

  • イージースラット

ベース金具が新しくなって登場。様々な屋根材に対応でき、施工の幅が広がりました。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

アスファルトシングル屋根

ベース金具Ⅱ

  • イージースラット

ベース金具が新しくなって登場。様々な屋根材に対応でき、施工の幅が広がりました。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

瓦屋根

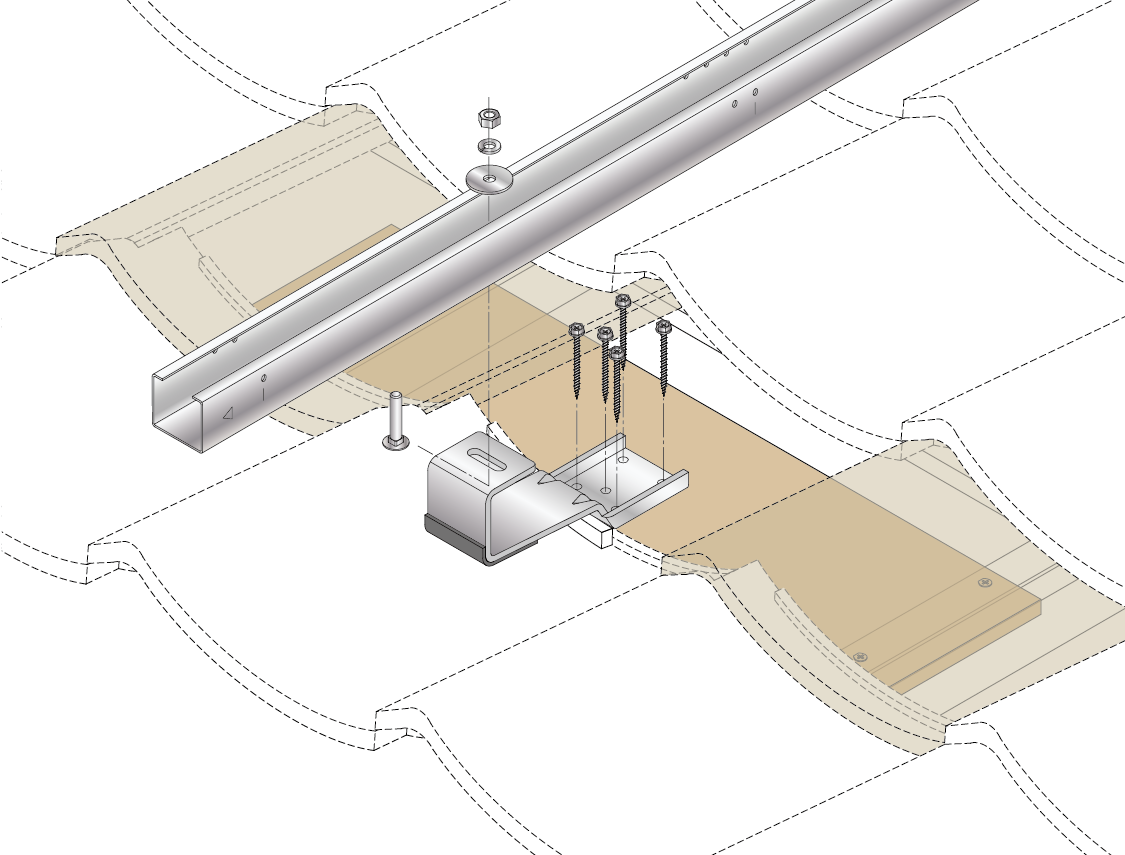

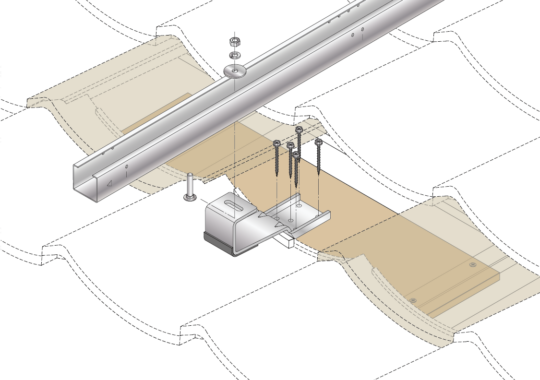

支持金具

  • 縦ラック工法
  • イージーeラック

和瓦・平板瓦・洋瓦など多種多様な瓦に設置可能。

主な材質 スチール/SGめっき
屋根材との接合 補強板を垂木と接合後、製品と補強板を専用ビス5本留め

支持瓦Ⅱ

  • 縦ラック工法
  • イージーeラック

瓦に穴を開けない安心構造。瓦に負担をかけずビス接合するだけの簡単施工。

主な材質 アルミダイカスト
屋根材との接合 補強板を垂木と接合後、製品と補強板を専用ビス4本留め

アンカー金具

  • 縦ラック工法
  • イージーeラック

瓦の種類を選ばないアンカー工法。ラック受け金具の採用により、ラックの横方向への位置調整も可能となり、施工性も抜群。

主な材質 アンカーベース/ZAM鋼板 ボルト/SUS アンカー台座/アルミ
屋根材との接合 補強板を垂木と接合後、製品と補強板を専用ビス6本留め

金属屋根(立平葺)

金属立平葺 掴み金具

  • ホールレス工法
  • イージーeラック

屋根材に穴をあけずにしっかりと固定!施工性・耐食性・強度に優れた掴み金具!

主な材質 本体/ZAM鋼板 台座/スチールSGメッキ

THホールド/THWホールド

  • ホールレス
  • イージーホールド工法

太陽電池モジュールを押える金具は、端部と中間部を兼用できます。

主な材質 アルミ

ベース金具Ⅱ

  • イージースラット

ベース金具が新しくなって登場。様々な屋根材に対応でき、施工の幅が広がりました。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

金属屋根(横葺)

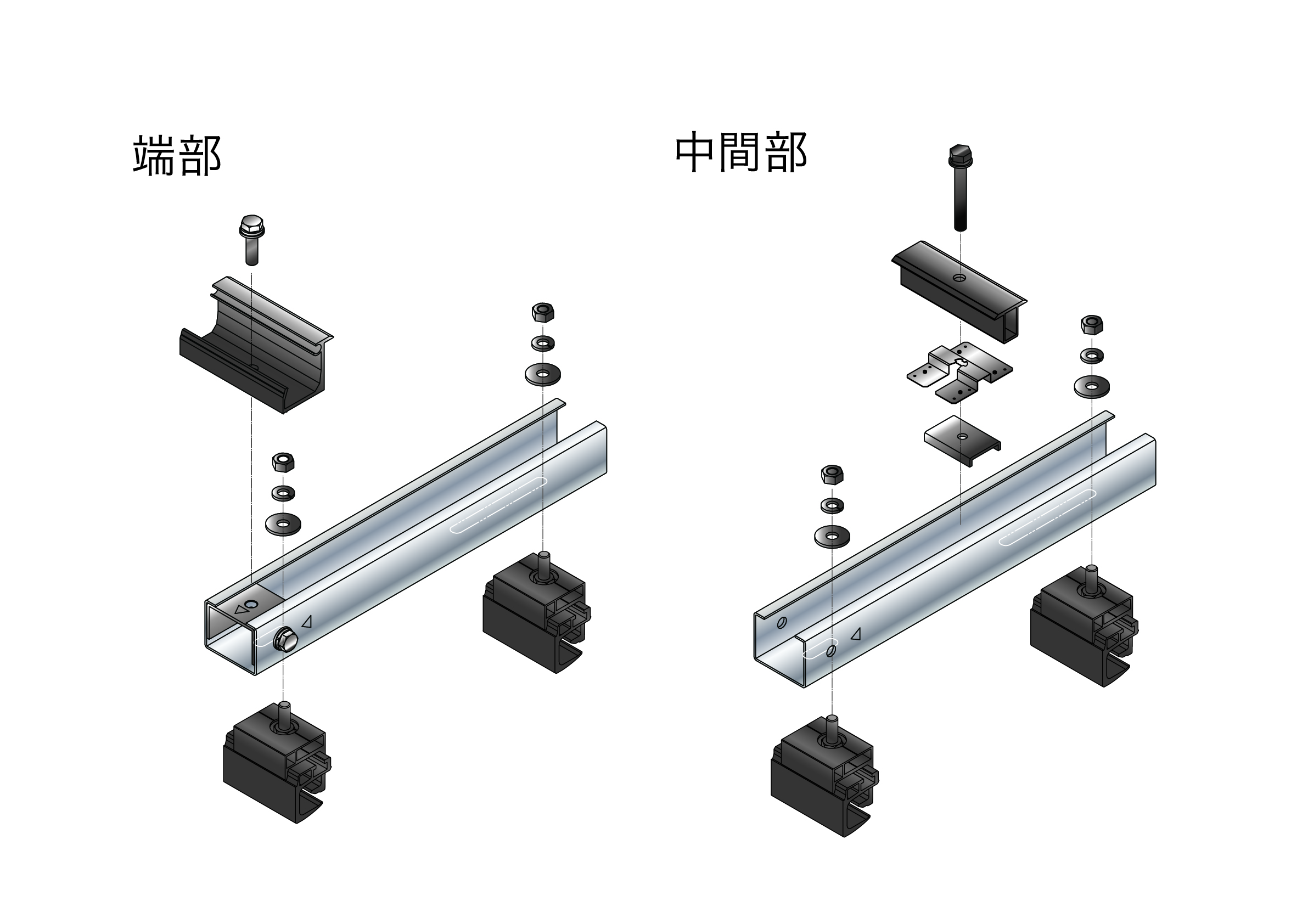

横葺掴み金具DY5

  • ホールレス工法
  • イージーeラック

金属横葺掴み金具がコンパクトにリニューアル。従来の対応屋根材に1 種類で対応出来るようになりました。

主な材質 アルミ

横葺掴み金具DY

  • ホールレス工法
  • イージーeラック

横葺屋根掴み金具の新提案! 縦ショートラックと掴み金具の組合せにより簡単・強固な固定を実現!

主な材質 アルミ

ベース金具Ⅱ

  • イージースラット

ベース金具が新しくなって登場。様々な屋根材に対応でき、施工の幅が広がりました。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

ストーンチップ鋼板屋根

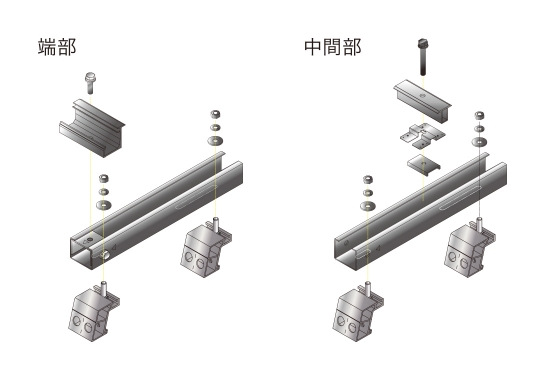

ストーンチップ鋼板屋根(かぶせ)金具DK1

  • ホールレス工法
  • イージーeラック

屋根材に穴をあけずにしっかりと固定!施工性・耐食性・強度に優れた掴み金具!

主な材質 アルミ

横葺掴み金具DY5

  • ホールレス工法
  • イージーeラック

金属横葺掴み金具がコンパクトにリニューアル。従来の対応屋根材に1 種類で対応出来るようになりました。

主な材質 アルミ

ストーンチップ鋼板屋根金具DY

  • ホールレス工法
  • イージーeラック

ストーンチップ鋼板屋根の嵌合タイプに対応した掴み金具です。

主な材質 アルミ
  • DY4

大波スレート屋根

大波スレートMV金具

  • ハットラック工法
  • イージーeラック

スレート波板への荷重負担を考慮したスレート波板補強カバーを採用!
専用ラックは、スライドが可能で母屋に合わせて支持部と固定が可能。

主な材質 ZAM鋼板
屋根材との接合 専用ビス2本留め、鉄骨母屋接合

重ね式折板屋根

重ね式折板屋根用金具DKS1

  • イージーeラック

直付けスライド方式で金具を簡単取付!

主な材質 アルミ
屋根材との接合 専用ルーフボルト取付後、製品とルーフボルトを締め付け固定

KSホールド R1タイプ

  • イージーホールド工法

金具を直付け、上部はスライド調整可能!

主な材質 アルミ
屋根材との接合 専用ルーフボルト取付後、製品とルーフボルトを締め付け固定

ハゼ式折板屋根

HSホールド/HSWホールド

  • ホールレス
  • イージーホールド工法

太陽電池モジュールを押える金具は、端部と中間部を兼用できます。

主な材質 アルミ

瓦棒

KBホールド              〔三晃式・丸ハゼ・林式45/55/53丸ハゼ〕

  • イージーホールド工法
主な材質 本体)スチール/溶融亜鉛メッキ、受け金具)アルミ

ベース金具Ⅱ

  • イージースラット

ベース金具が新しくなって登場。様々な屋根材に対応でき、施工の幅が広がりました。

主な材質 アルミ
屋根材との接合 〔野地施工〕
専用ビス4本留め(4本を野地板施工)

パナソニック社推奨架台

代理店様向け

パナソニック社推奨架台の資料は以下からダウンロードください。

【適合工法】
瓦3工法(アンカー工法・支持金具工法・支持瓦工法)
化粧スレート(ショートラックⅣ)
金属屋根・立平(DT1)

データにはパスワードがかかっていますので、お問合せフォームよりご要望ください。

副資材

カバールーフ用ビス(屋根改修工事用ビス)

  • 山座・黒フェルトセット  鉄・ユニクロメッキ
  • 曲座・黒フェルトセット  鉄・ユニクロメッキ
主な材質 鉄ユニクロ
屋根材との接合 既設の瓦棒葺屋根やスレート屋根が老朽化して葺き替えを要する場合、既設の屋根を撤去せず、その上に金属屋根を葺く工法です。
既存屋根の撤去費用が不要で、廃棄物も出ず、工事期間も短縮できます。専用ビスは、カバールーフ(金属屋根)の上から直接ビス留め(下穴加工も無し)、既存スレート屋根、下地の鉄骨まで
貫通・結束させるものです。カバールーフ形状により山座と曲座に分かれます。

ヘラマンタイトン ガルバロック®

  • 結束/防錆

架台(ラックシステム)付近でケーブル、配管の結束と固定のために
開発されたインシュロックタイ(結束バンド)です。

屋根材との接合 •ソーラーパネルの配線施工に。
•結束バンドの沿岸部での塩害対策や、屋外の亜鉛メッキ鋼板周辺での配線施工に。
•結束バンドの塩化カルシウム対策や、融雪剤・凍結防止剤の影響が考えられる山間部や降雪地域に。

DHラバー

  • コーキング材

ゴムアス系コーキング材。
太陽光モジュールの設置時の雨仕舞をはじめ、防水層の端部や役物回りなど幅広くお使いいただけます。

主な材質 ゴムアス系樹脂
資料ダウンロード

技術情報

JIS C 8955:2017 太陽電池アレイ用支持物の設計用荷重算出方法【抜粋】

  • 全工法共通

JIS C 8955:2017 太陽電池アレイ用支持物の設計用荷重算出方法の抜粋です。参考値は実際の設計内容・計算結果と異なる場合があります。

現地調査シート〔金属屋根用〕

現地調査シート

ソーラー架台システム設置前に必要となります現地調査で使用する「現地調査シート」をご用意しました。ダウンロードしてご使用ください。
